REN300A型在线辐射安全报警仪

固定式辐射报警仪(浏览次数：10804)

关键字：射线报警仪,辐射报警仪,固定式辐射报警仪,多路监控报警仪

  REN300A在线辐射安全报警仪是一种新型的x-γ辐射连续监测报警装置，它采用特殊设计的前置放大电路，具有灵敏度高、操作方便、自动显示和超阈值报警等特点，能实时给出xγ辐射剂量率；仪器内置海量数据存储功能，能存储10年的历史数据且标配提供强大的RenLocal辐射监测数据分析软件。考虑到现场操作、应急快速响应的需要，主机安装在辐射现场,实现实时监测与就地报警，通过RS485通讯实现总控制室自动监控。可根据现场要求，可选配RenriArea辐射区域监测软件，该软件可连续存储5个探头5年以上的历史数据，提供实时数据采集和图谱等。
  该仪器广泛应用于放射性废物库、工业无损探伤、伽马刀治疗、同位素应用、γ辐照、医院X射线诊断、加速器、Xray装置、核电站等放射性场所，提醒工作人员就放射源或射线装置已处于工作或泄漏状态，使其免受辐射危害。

一、特点：
 1、采用高速嵌入式微处理器、LED显示、人性化输入。
 2、一个主机最多可下挂5个探测器;发生异常时有故障指示。
 3、多种输出和输入接口，可与X-Ray或铅门等联锁。
 4、挂壁式主控箱、安装方便。
 5、海量存储功能，可测量剂量率、累积剂量，平均剂量率

二、主机技术指标：
1、显示方式：LED显示（多探头分时显示）。
2、探头配置：可与REN系列智能化探头连接, 最多可连接5个探头。
3、显示范围：0.01μSv/h-9999mSv/h (或 μGy/h)
4、测量数据：剂量率、日累积剂量、月累积剂量、年累积剂量、总累积剂量、日平均剂量率、月平均剂量率、年平均剂量率、总平均剂量率 。
5、显示单位： μSv/h 、 mSv/h 或μGy/h、mGy/h
6、状态指示：正常/过载/故障。
7、报警方式：声、光同时报警方式，也可外接多个报警灯,或输出有源或无源开关信号。
8、报警类型：超阈值报警、探头掉线报警、机器故障报警、测量溢出报警。
9、三色报警灯：红/黄/绿三色灯，指示仪器不同的工作状态。
10、报警阈值: 2.5uSv/h(出厂默认),且自行可调。
11、输出信号：主机可输出有源(或无源）常开（或常闭）信号
12、数据存储：海量存储容量，能每秒连续存储5个探头最少10年的剂量率数据,10年的日累积剂量数据 和10年的总累积剂量数据。
13、数据分析：标配RenLocal辐射监测数据分析软件，可通过曲线和棒状图的形式分析历史剂量率和累积剂量数据以及实时查询报警数据与统计分析等。
14、通讯方式：
      (1)标配RS485通讯接口，MODBUS通信协议，传输距离可达800米。
      (2)可选配有线网(主机自带网口)或无线WIFI，实现以太网组网。
      (3)可选配工业无线网络通信方式，可视通信距离可达1千米。
      (4)可选配GPRS无线网络传输，可实现无线广域网联网
15、软件系统：
      (1)标配RenLocal辐射监测数据分析软件，可分析单机存储的历史数据
      (2)可选配RenriArea辐射区域监测软件，组成局域网监控系统。
      (3)可选配RenriYun辐射云监测软件，组成广域网监控系统。
16、使用环境： 温度-20℃～+50℃。
17、相对湿度：(在35℃温度下) ≤95％ 。
18、系统供电：市电220V标配；或选配内置充电锂电池，可单独供电运行2小时以上。
19、故障处理：具有故障自恢复功能。
20、外形尺寸：主机：280×220×92mm(不含底座);

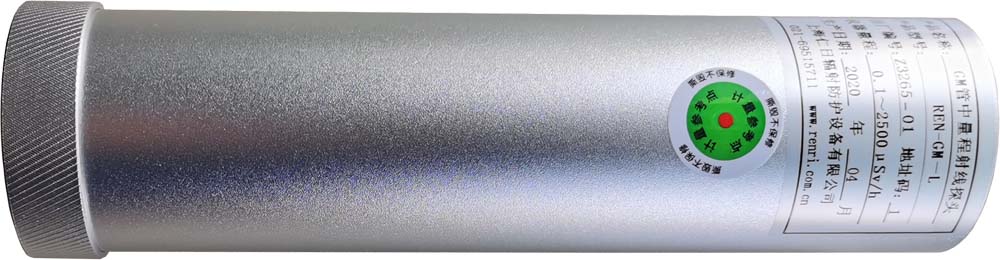

三、配套的REN-GM-L型 GM管中量程X、γ射线探头技术指标


1、测量射线类型：X、γ射线
2、探测器：GM管探测器(能量补偿)
3、测量范围：
        （1）剂量率：0.1μSv/h～2500μSv/h
        （2）累积剂量：1nSv～10Sv
4、灵敏度：1μSv/h>5CPS
5、刷新周期：1s
6、相对固有误差：≤±15%
7、能量响应：50 keV～3 MeV
8、报警阈值：具有独立的报警阈值，全量程内可任意设置。
9、过载特性：在250mSv/h(有效量程的100倍)的辐射场，测量值不低于2.5mSv/h;在10Sv/h的辐射场，测量值超过200uSv/h。
10、通讯：标准RS485;MODBUS通信协议，主机与探头通讯距离可达800米。
11、选配项功能:
      （1）可选配外接声光报警灯;
      （2）可选配做防水处理达到IP67；
      （3）可选配做潜水处理达到IP68，可在10米深水中长期工作，配套提供防水电缆；
      （4）可选配做防爆处理；
      （5）可选配独立的海量数据存储。
12、输出信号：报警时可输出独立的DV12电压信号。
13、电源：由REN300系列主机提供DV12V供电。
14、使用环境：温度-20℃～+50℃、相对湿度(在35℃温度下)≤95％
15、探头外型尺寸：φ50×185 mm

（四）配套的RenriLocal辐射监测数据分析软件 （免费赠送）
    RenriLocal辐射监测数据分析软件是专门配套REN300系列在线辐射安全报警仪而开发的一套数据分析软件。因为REN300系列辐射报警仪具有海量数据存储功能，能每秒连续存储5个探头10年的剂量率数据（86400条/天 *365天*10年*5个探头=1,576,800,000条；约15亿条记录）和10年日累积剂量。如此庞大的数据，如果没有专门的分析软件进行分析，用户很难从海量数据中发现自己需要的信息。

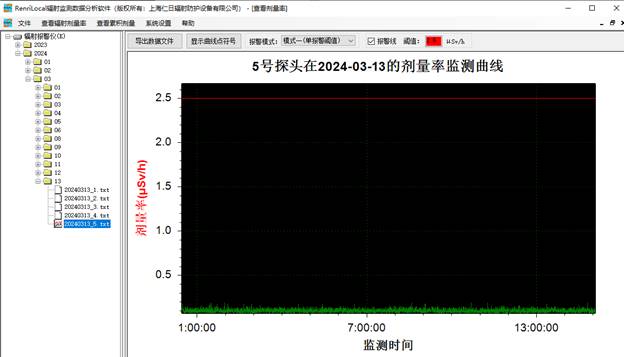

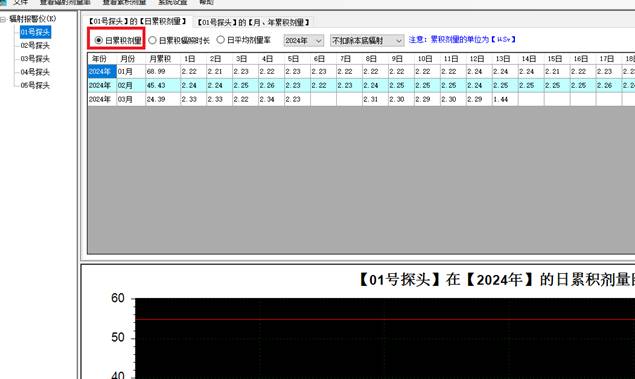

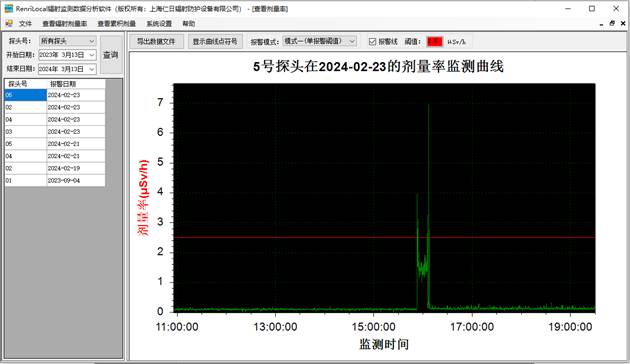

本软件最核心的功能模块有四个：查看剂量率、查看剂量率报警数据、查看日累积剂量和查看总累积剂量。软件通过曲线和棒状图的方式将探头的剂量率和累积剂量数据进行了充分展示。查看剂量率模块能看10年的历史剂量率数据，并将每个探头一天86400条测量数据一次性加载成一条测量曲线，同时按不同报警模式加载报警阈值线，通过人眼比对，就很容易观察出仪器一天的辐射测量数据分布状况。查看辐射报警数据模块可以按探头号、报警类型和测量时间的关系查询出什么时候那个探头发生过辐射超阈值报警、探头掉线报警、机器故障报警、监测数据溢出报警等，同时也展现该天探头的全部测量数据分布。查看日累积剂量模块是对10年内每天的日累积剂量进行分析，以曲线或棒状图的形式展示该探头的日累积剂量、月累积剂量、年累积剂量、日平均剂量率、月平均剂量率、年平均剂量率分布。查看总累积剂量模块用来保存探头上次数据清零后至今所累积的总累积剂量以及总的平均剂量率值。此外本软件还提供报警数据统计分析，通过三个不同的统计报表来为辐射仪器所发生的各类报警分析提供数据支持。
 本软件通过实时剂量率、日累积剂量、总累积剂量、平均剂量率、报警事件等多角度的数据分析，让用户对被监测的辐射场所在短期、中期和长期过程中的辐射分布状况有了全面的了解。并对用户关心的超阈值报警、探头掉线报警、机器故障报警、监测数据溢出报警进行实时查询和统计分析。
